真空除氧器
一、真空除氧器的工作原理
我公司是一家知名的企業，我公司服務周到、熱情在全國各地創建了廣泛、成熟和穩定的客戶群體，贏得了不少客戶的信賴，在業內建立了良好的信譽！
真空除氧器的工作原理：
真空除氧器的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知 ,在封閉容器中，任何氣體同時存在于水面上 ,則氣體的溶解度與其自己的分壓力成正比 ,而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下 ,隨著水溫升高 ,水蒸汽的分壓力增大 ,而空氣和氧氣的分壓力越來越小。在 100℃時 ,氧氣的分壓力降低到零 ,水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時 ,氧氣的溶解度在較低水溫時也可達到零。這樣，水面上空間氧氣分子被排出 ,或轉變成其它氣體 ,從而氧的分壓力為零 ,水中氧氣就不斷地逸出，達到除氧的效果。這種除氧方法一般在 30℃～ 60℃溫度下進行�？蓪崿F(xiàn)水面低溫狀態下除氧 ，對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐 ,均可用真空除氧而獲得滿意的除氧效果。相對于熱力除氧技術來說：它的加熱條件要求很低 ,鍋爐房自耗汽量減少 ,并且真空除氧器可低位布置 ,對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更高。低位布置也需要一定的高度差 ,而且對噴射泵、加壓泵等關鍵設備的運行管理要求也很高。

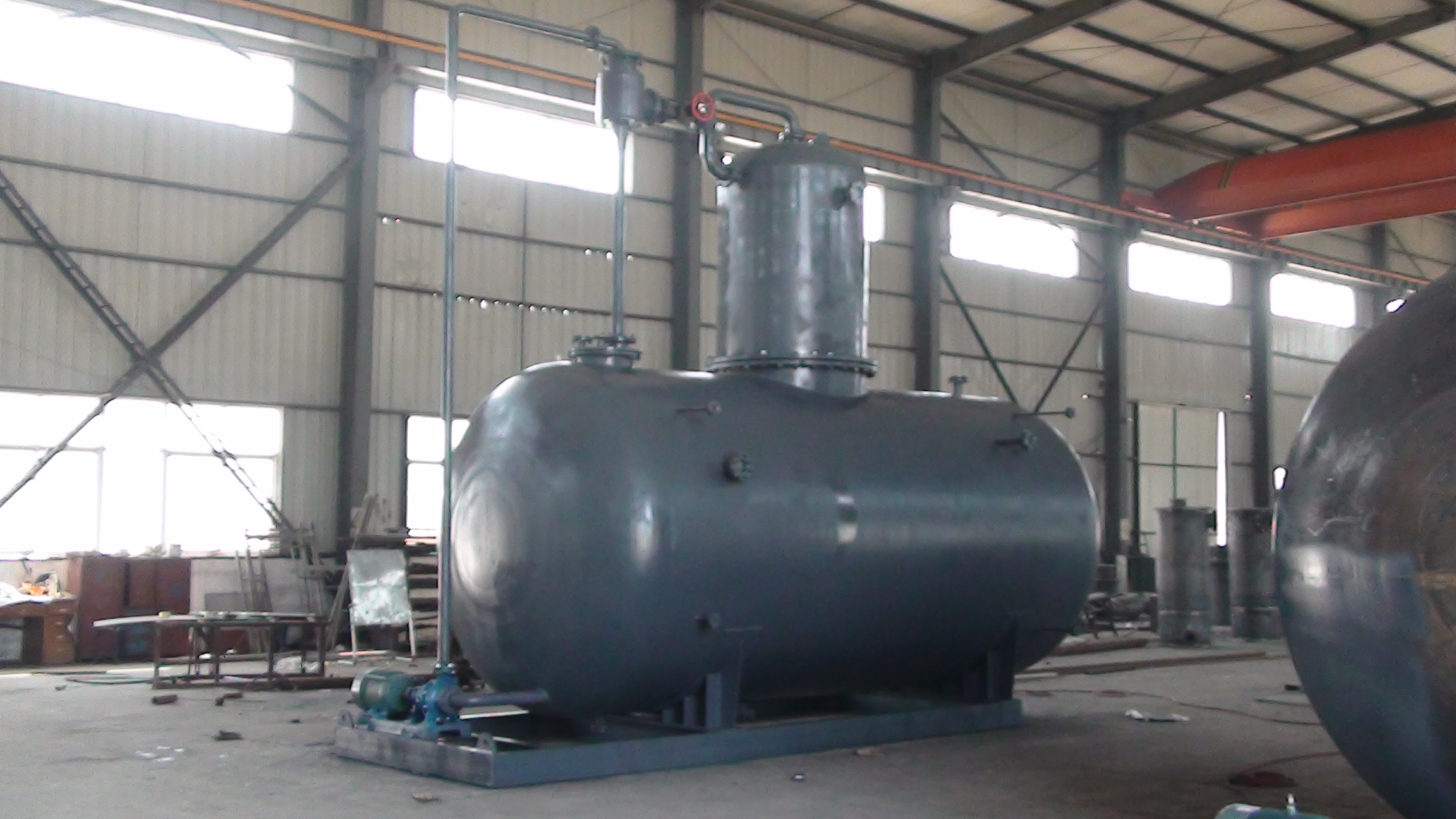

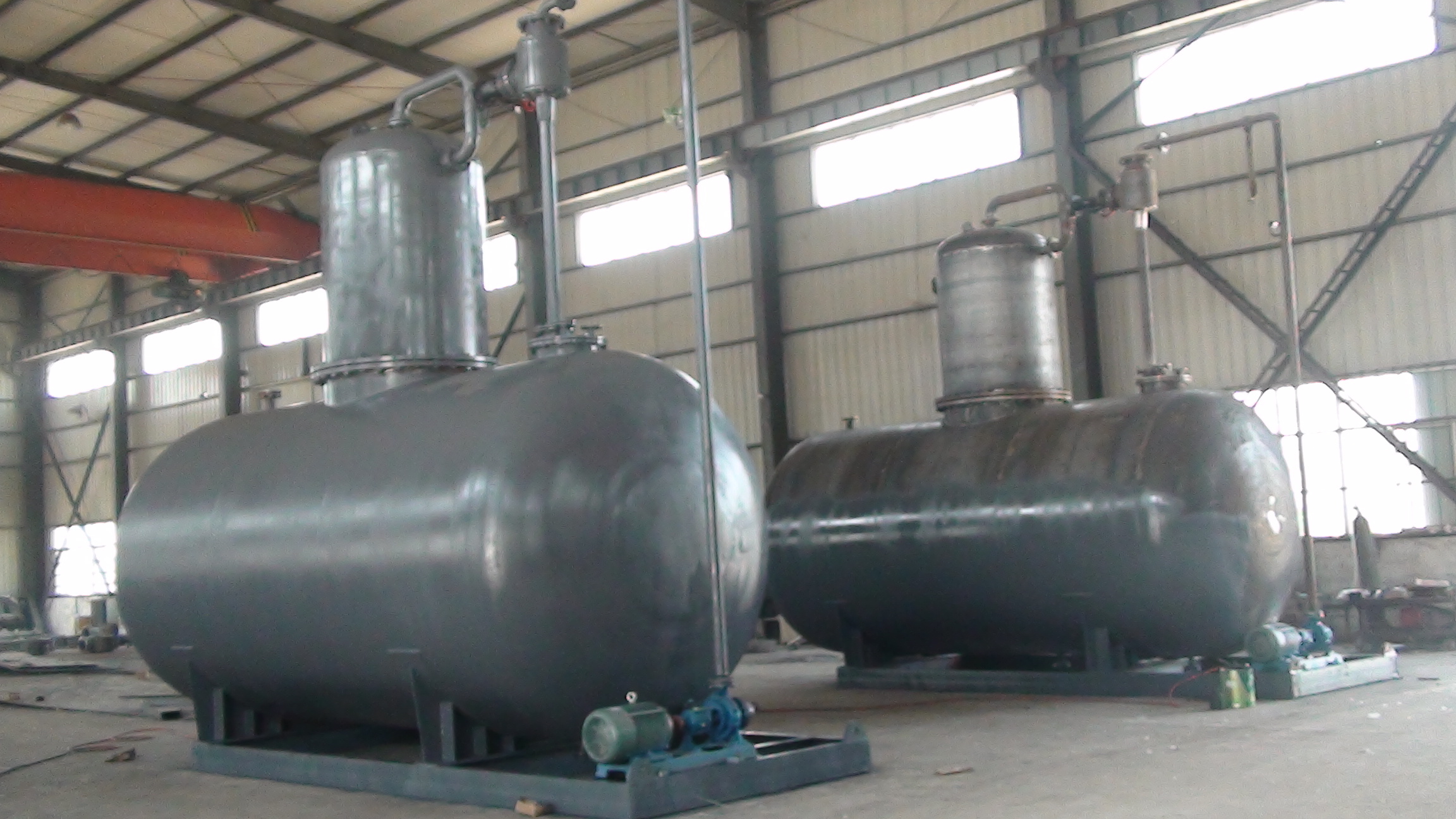

二、真空除氧器的結構

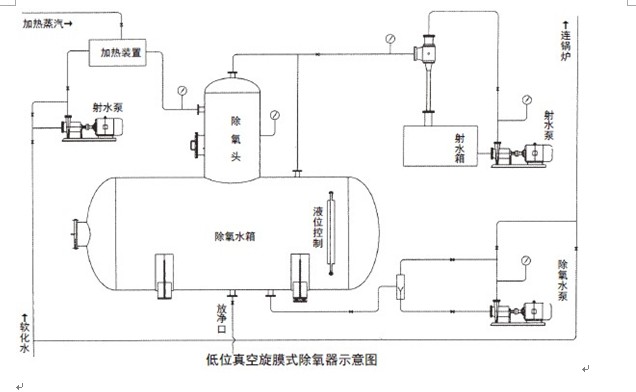

真空除氧器主要由除氧器（除氧塔與除氧水箱），羅旋水噴射真空泵機組、引水泵機組等三部分設備組成。

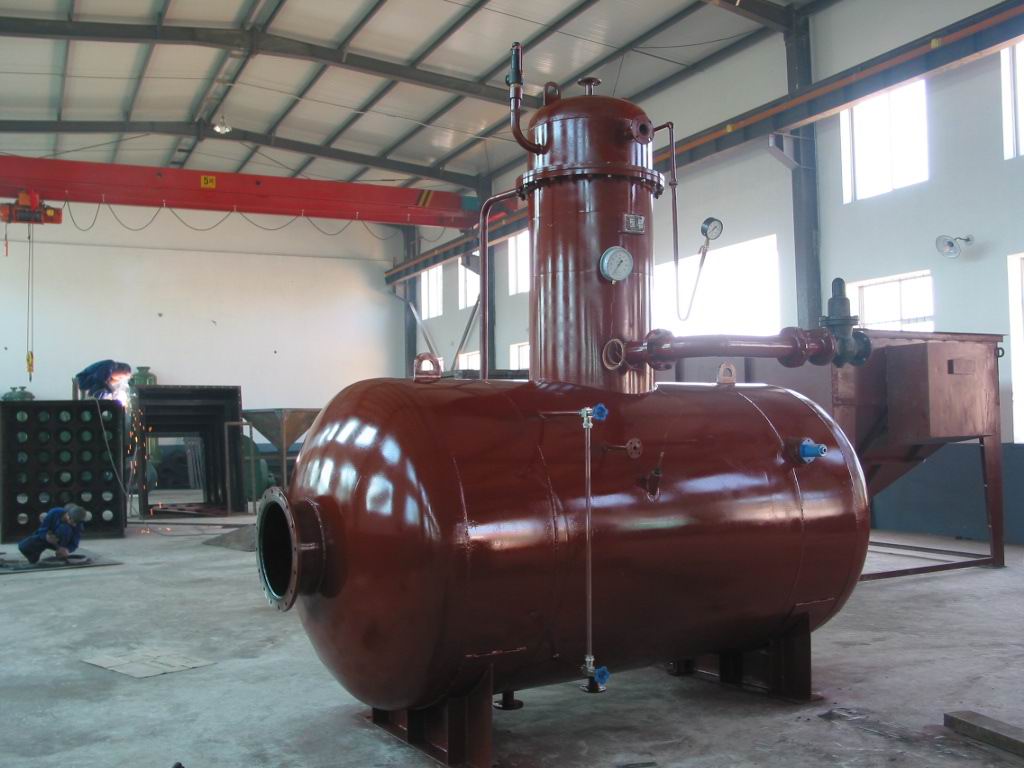

1、真空除氧器除氧塔
除氧塔內裝有銅制作霧化噴頭，每只噴頭處理水量恒定，從而得到適合的噴霧效果。塔內裝有填料層、傳質塊，親水性能好。霧化的結果大大增加了水的脫氣面積，當霧化的水滴繼續流經無規則堆放的填料層時，進一步加強了脫氣效果。因此，雖然水在脫氣塔內停留的時間很短，然而除氧效果很好。
2、真空除氧器除氧水箱
除氧器運行時，水箱內處于負壓。因此在高位安裝時，水箱出口處與鍋爐給水泵進口之間的凈距離不得小于11米。在低位安裝時（水箱出水口與鍋爐給水泵在同一高度），水箱出水口要接上引水泵機組，使負壓水升壓后進入鍋爐給水泵，水箱上裝有人孔，便于維修保養時使用。
3、水噴射真空泵機組
真空除氧器泵組由水噴射真空泵、循環水箱、離心泵組成。離心泵將循環水通過噴嘴造成高速水流而產生真空。本水噴射真空除氧裝置可利用軟化兼作循環水，溫度不會升高，因而可得到較高的真空度，提高除氧效果。方法是利用原有的軟化水水箱兼作循環水箱，節約設備及占地面積。
4、引水泵機組
在除氧器低位安裝時使用，通過該泵將負壓的除氧水升壓后進入鍋爐給水泵。
三、真空除氧器選型
雙級噴射真空除氧器
一、雙級真空除氧器概 述
在鍋爐給水處理工藝過程中，給水除氧是一個非常關鍵的環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速得到清除，否則它會腐蝕鍋爐及給水系統管道及相關部件，腐蝕產生氧化鐵會進入鍋內，沉積或附著在鍋爐管壁和受熱面上，形成傳熱不良的鐵垢，而且腐蝕會造成管道內壁出現點坑，阻力系數增大。管道腐蝕嚴重時，甚至會發生管道爆炸事故。國內規定蒸發量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都必需除氧。多年來眾多鍋爐給水處理專家，針對常溫水除氧一直都在探求既高效又經濟的除氧方法，實踐證明真空除氧法就是的一種(常溫水)，雙級真空除氧器是效果適合產品。
二、雙級真空除氧器工作原理
兩級噴射式真空除氧器，我公司是根據亨利定律和道爾頓定律研發的兩級真空除氧器。根據亨利定律可知，在封閉容器中，任何氣體同時存在于水面上，則氣體的溶解度與其自己的分壓力成正比，而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下，隨著水溫升高，水蒸汽的分壓力增大，而空氣和氧氣的分壓力越來越小。在 100℃時，氧氣的分壓力降低到零，水中的溶解氧也降低到標準化。當水面上壓力小于大氣壓力時，被除氧水溫度隨之增高，水面空間氧氣分子被充分析出，或轉變成其它氣體，當氧的分壓力為零時，水中氧氣就得到充分逸出，達到適合除氧的效果。真空除氧方法水溫一般在 30℃～ 60℃溫度下進行。可實現水面低溫狀態除氧 (在30℃～ 60℃或常溫 ) ,對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐，均可增加輔助真空糸統除氧器，可以獲得滿意的除氧效果。針對熱力除氧技術來說：它的加熱條件要求很低 ,鍋爐房自耗汽量減少 ,并且真空除氧器可低位布置 ,對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更簡便合理。低位布置也需要一定的高度差，但對噴射泵、加壓泵等關鍵設備的運行管理要求常規。
三、雙級真空除氧器兩級真空除氧器設計條件
兩級真空除氧器是我公司根據油田熱采專門設計的，因為油田熱采，鍋爐給水低于30℃運行狀況多，冬季都在0℃左右，給真空除氧器常規除氧帶來一定難度。所以我公司做出相關技術試驗，得出在同一真空條件下實現兩級補水除氧，溶解氧可降低國內標準30ug/L以下標準，當一次進水(0℃左右)進入一級除氧真空缸內，真空在-0.085 Mpa時，除氧水可以提高到40℃，粗除氧的鍋爐給水經增壓泵再次送入二級真空缸內，通過霧化器進行二次分配，形成汽霧狀，氧氣充分析出，氧氣被真空泵組吸出。給水含氧量可控制在30ug/L以下。解決了給水溫度低、除氧難的問題。三、雙級真空除氧器型號參數
S- ZCY—50T/H
| | |-----處理水量50T/H
| |----------真空除氧器
|----------雙級

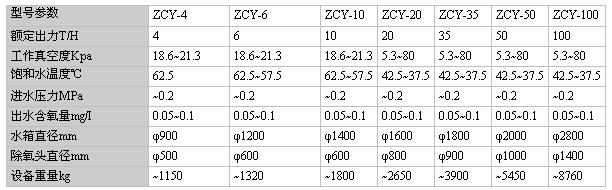

雙級真空除氧器型號參數
型 號 參 數 ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
額定出力T/H 4 6 10 20 35 50 100
工作真空度MPa -0.095 -0.095 -0.095 -0.095 -0.087 -0.087 -0.087
飽和水溫度℃ 62.5 62.5～57.5 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
進水壓力MPa ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2
出水含氧量ug/l 50～100 50～100 50～100 50～100 50～100 50～100 50～100
水箱直徑mm Φ800 Φ900 Φ1000 Φ1400 Φ1600 Φ1800 Φ2000
除氧頭直徑mm Φ400 Φ400 Φ500 Φ500 Φ600 Φ700 Φ700
設備重量kg ～1150 ～1510 ～2100 ～2800 ～3600 ～4700 ～5600
四、雙級真空除氧器設備組成
兩級噴射式真空除氧器（ 簡稱無頭除氧器）、由一級高壓噴射器裝置、二級噴射器裝置, 增壓泵組, 真空泵組，減溫水箱，水位計，高精度濾水器，多位閘閥，控制箱等組成。
兩級噴射真空除氧器內裝設有一級噴射器裝置，使用時先啟動真空泵組，關閉所有閥門，真空缸的真空度達到-0.085Mpa時，打開進水閥門（1），軟化水通過高精度濾水（2），濾去2mm以上的雜質，打開閘閥（4）或閘閥（5），其中有一個是備用旁路閥。給水再進入一級噴射器增壓，形成高效率霧化裙,在高真空下運行，把水溫度提高約30℃，除去給水中百分之八十的氧。粗除氧水落入一級真空缸（14）后，再由一級增壓水泵（11）打入二級噴射器（15）內。給水溫度再次提高15℃，經二級噴射器 增壓噴出，形成霧化裙，粗除氧的給水在同等真空條件下，又將溫度提高一層，經雙級除氧后給水含氧量在30ug/L以下。給水落在二級真空缸下部，當水位計克度達到600mm時，啟動鍋爐給水泵（12）將二次除氧的水抽出送給鍋爐。
兩級噴射真空除氧器設計合理，運行穩定，使用場合廣，適用性能強，結構緊湊，占地面積小，耗功極低，工作噪聲低，沒有振動，安裝布置簡單，我們還可以根據廠家現場的實除情況設計，如果真空除氧器是單元化運行，還可以設計成全自動控制，主要靠PLC自動化控制運行流程。
